中频炉在铸造生产中常见13大故障

为了便于国外中频设备用户方便维修，现将常见主电路及控制电路故障处理方法整理如下，希望对大家有所帮助。以下是设备在运行过程中的常见故障。

1、启动时系统无任何反应

①整流板故障；

②过流、过压保护动作；

③主开关未合好；

④控制调功电位器损坏或断线；

⑤整流控制电源部分坏。

2、只有直流电压表有指示，其它无反应

①逆变板及逆变电路故障；

②逆变电源故障。逆变脉冲无22V供电。

注意：当电源相电压高于240V时容易损坏控制电源变压器。

3、起动时不能起动成功，且直流电流很大，直流电压很低（几十伏）

①逆变部分存在直接短路现象（如铜排间短路、电热电容击穿等）

②逆变控制电路及取信号部分有问题（断路或短路）

③逆变晶闸管存在多个同是损坏现象（可用万用表R×1档测量）。

4、起动时偶有频声，但各个仪表均摆动，或起动后各仪表摆动，销升功率后，过流或过压

①逆变控制板不良。

②最小tf工作角调整不当。

③水电缆断或电缆螺丝松动。

④炉短路或接地，被压电路可能是输出侧短路。

⑤晶闸管不良。

5、一合主回路，空气开头即跳闸，或过流保护，即使偶然正常也会有异常声响，一升功率使过流

①一般为某一个整流晶闸管击穿。

②晶闸管性能下降，或失去某一方向的阻断能力变成二极管。

③整流电路存在短路。

6、可以起动，但电抗器声间沉闷。表计偶然摆动，直流电压升以500V

①主电路缺相（一般恒功率板缺相不会有直流电压输出）；

②控制电路缺脉冲；

③整流晶闸管某一个不能触通或不能维持，以及门极断路或短路。

7、能起动，但中频电压与直流电压比值大，电压低，直流电流很大

①逆变晶闸管某一桥壁击穿；

②某一晶闸管不工作（判断时可在小电压工作时直接用万用表AC档测量管压降，无电压者可能击穿，但还要注意相邻桥壁是否不工作，对于单管桥壁来说，为正反相电压一致者不工作，可查相关电路，对于双两个晶闸管串联电路分为两种情况，同单管电路一般为两管均无脉冲，电压是一正一反，则说明承担正向电压的晶闸管没有工作，看有否控制脉冲，极性是否正常，门极是否断路）。

③逆变控制电路异常。

④负载不匹配，或最小TF角设置不当。

注：KK可控硅击穿时会造成逆变脉冲变压器次级并联二极管也随之击穿，会使逆变脉冲无输出，在更换新可控硅时要注意检查，此项也会造成逆变桥三壁工作。

8、直流电压不稳定，或某一范围不稳定，表计摆，电抗器有断线声响

①触发脉冲不稳定；

②整流晶闸管特性不良；

③主回路存在接触不良现象；

④PI调解器有问题而振荡；

⑤控制电路引路干扰。

9、中频电压不稳定，排除直流电压不稳定的情况

①逆变晶闸管不良；

②逆变脉冲不稳定；

③最小TF角设定不当；

④角载回路接触不良或打火并线；

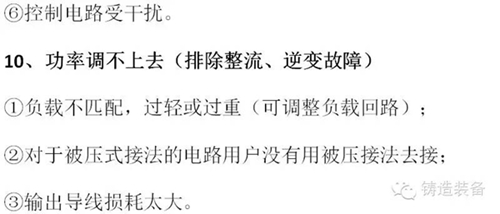

⑤PI调节器有问题存在振荡；

11、正常起动，电压升到一定程度，突然出现重起现象，

①最小角调整过小；

②线路板频率调整不合适。

12、新炉或凉炉很好起动而且能正常工作，等炉热了或化满钢水时出现停机而且启动很困难

主要是线路板频率调整不合适牵扯角度过小。

13、中频设备能启动，功率升高时过流，常见原因：

①中频变压器损害或不良，

②逆变脉冲变压器损坏或不良，

③逆变可控硅软击穿或间歇，

④中频变压器初级串联电容漏电，

⑤电热电容器软击穿，炉圈或铜排绝缘不好接地或轻微短路。
